机械零件图纸及立体模型绘制步骤详解

​一、前期准备​

1. ​确定绘图标准​
   • 选择国际制图标准（如ISO或GB），明确线型（粗实线、细实线、虚线等）、尺寸标注样式、视图比例等。
   • 设定图层：轮廓线、中心线、尺寸标注、剖面线等分层管理。
2. ​工具准备​
   • 软件：AutoCAD/SolidWorks（二维制图）+ KeyShot/Rhino（三维渲染）。
   • 硬件：高精度绘图仪（可选）、数位板（辅助标注）。

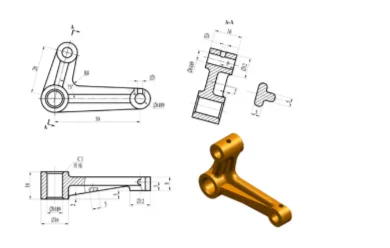

​二、二维视图绘制（以左上角主视图为例）​​

1. ​绘制基准线​
   • 用中心线（点划线）画出水平和垂直对称轴，确定零件中心位置。
2. ​轮廓绘制​
   • ​粗实线勾勒外轮廓：
     • 根据尺寸标注（如“50”“120”），用直线/圆弧工具绘制主体矩形和圆弧过渡。
     • 添加内部孔洞（如“Ø10”标注的圆）。
   • ​细实线绘制辅助结构（如螺纹、倒角）。
3. ​尺寸标注​
   • 使用线性标注工具标注长度（如“120”）、直径（如“Ø20”）。
   • 添加公差标注（如“±0.1”）和表面粗糙度符号（若图纸中有）。
4. ​细节完善​
   • ​剖面线​：若零件有剖视部分，用45°斜线填充（如左下角视图）。
   • ​局部放大图​：对复杂区域（如右上角小部件）单独放大标注。

​三、多视图排版​

1. ​投影关系对齐​
   • 根据主视图，通过“长对正、高平齐、宽相等”原则生成俯视图（右上角）和侧视图（左下角）。
   • 确保各视图间保留10~20mm间距，避免重叠。
2. ​标注一致性检查​
   • 核对所有视图的尺寸是否匹配（如“A”“B”“C”对应位置尺寸需一致）。

​四、三维模型创建（右下角金色模型）​​

1. ​基础建模​
   • 在SolidWorks中：
     • 拉伸主视图轮廓生成基体。
     • 通过切除/旋转特征添加孔、倒角等细节（如“Ø10”孔）。
2. ​参数化调整​
   • 关联二维尺寸（如“30”高度），修改时自动同步更新模型。
3. ​材质与渲染​
   • 赋予金属材质（如黄铜），调整光泽度。
   • 在KeyShot中设置光源和环境反射，生成高光效果（如金色表面）。

​五、最终排版与输出​

1. ​图纸布局​
   • 将四个视图按象限排列（左上、右上、左下为二维，右下为三维）。
   • 添加标题栏（含零件名称、比例、设计者信息）。
2. ​导出设置​
   • 输出为PDF或高分辨率PNG（600dpi以上），确保文字清晰。

​关键注意事项​

• ​尺寸链闭合​：所有标注需形成完整链，避免漏标或重复。
• ​图层管理​：关闭无关图层后检查遗漏线条。
• ​模型关联性​：三维模型需与二维图纸保持参数关联，便于后期修改。

通过以上步骤，可系统化完成从二维制图到三维呈现的全流程设计。
